Elettronica di controllo per trapano elettro-pneumatico


Schede per il controllo di trapani elettro pneumatici

Scheda di controllo per trapano elettropneumatico, sviluppato in due versioni, una BASIC ed una PRO; entrambe adottano un display #Oled bianco da 1,5 pollici 128x128 pixel per la visualizzazione dei parametri, come batteria, velocità, numero fori, stato dei sensori, ecc.

Le connessioni tra le schede avvengono tramite flat e connettori ad innesto rapido.

Schede per il controllo di trapani elettro pneumatici

Caratteristiche:

  • display #Oled da 1.5 pollici

  • #PCB 4 layer

  • alimentazione a batteria

  • sistema di ricarica USB o wireless

  • tachimetro ottico

  • sensori capacitivi per l'azzeramento

  • Step UP per alimentazione elettrovalvole

  • Predisposizione per comunicazione #RS485


La versione BASIC differisce dalla PRO per la presenza di 3 tasti fisici per il settaggio dei parametri e la mancanza del modulo BT; nella PRO i settaggi avvengono tramiyte APP dedicata.

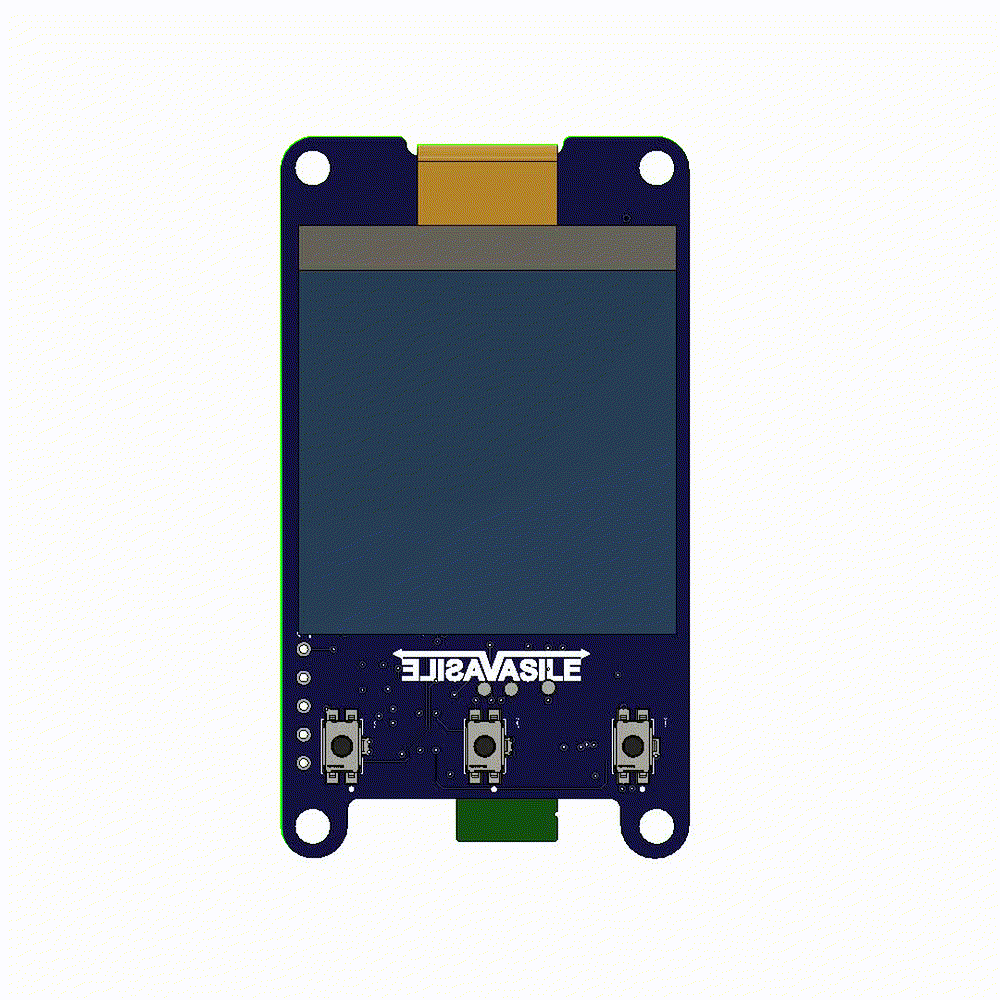

3D scheda realizzata in Fusion360







3D della scheda accoppiata al modulo #Oled, sviluppato con #Fusio360








Oled bianco e nero






Particolare del display #Oled









Schede per il controllo di trapani elettro pneumatici







Le schede che compongono il progetto
